Кран шаровый трехходовой: устройство, типы и принцип работы

Шаровой кран — современный вид запорной арматуры, в которой запирающий элемент выполнен в форме сферы. Используется в трубопроводах природного газа, нефти, водоснабжении, отоплении и прочих сферах. Основные преимущества: компактность, надежность, универсальность, простота и быстрота управления. Не рекомендуется использовать для точного регулирования потока из-за конструктивных особенностей.

Разновидностью является трехходовой шаровой кран, предназначенный для смешивания или разделения потоков. Применяется в системах отопления, теплых полов, горячего водоснабжения с бойлерами, газовых магистралях и фонтанных установках. Также востребован в промышленности, сельском хозяйстве и медицинском оборудовании.

Что такое трехходовой шаровой кран и где он применяется

Трехходовой шаровой кран — это вид запорной арматуры с тремя патрубками и шаром внутри, который позволяет управлять потоками рабочей среды. Он может смешивать разные потоки или переключать поток с одного направления на другое. Краны бывают двух типов — смесительные и разделительные. Их применяют для регулировки теплоносителя в отопительных системах, водоснабжении, горячем водоснабжении с бойлерами, внутри промышленных магистралей, а также в нефтегазовой и химической промышленности.

Конструкция и типы трехходовых кранов

Трехходовые шаровые краны оснащены тремя патрубками, предназначенными для подачи либо отвода рабочей среды. Их основной конструктивной особенностью служит вращающийся металлический шар с отверстиями внутри, благодаря повороту которого изменяется проходное сечение устройства, обеспечивая соединение нужных каналов. Конструктивно устройство трехходового крана может отличаться в зависимости от его типа, способа подключения и формы отверстий в шаре. Среди популярных решений — 11ч18бк трехходовой чугунный кран, отличающийся прочным корпусом и долговечными уплотнителями.

Что касается способов соединения с трубопроводом, то типы трехходовых кранов различаются по способу монтажа и выделяются в несколько основных вариантов исполнения. Муфтовые трехходовые краны (их также называют резьбовыми) монтируются посредством резьбы, фланцевые присоединяются с использованием специальных фланцевых соединений, приварные требуют сварки для установки, штуцерные снабжены специальными штуцерами, а комбинированные сочетают разные способы крепления. Отдельную категорию составляет кран трехходовой натяжной, отличающийся конструкцией с натяжным соединением, что обеспечивает повышенную надежность при эксплуатации под давлением.

По особенностям проходного сечения различают полнопроходные краны, у которых внутренний диаметр совпадает с диаметром трубы, обеспечивая беспрепятственное прохождение потока жидкости, и редуцированные модификации, имеющие внутренний диаметр меньше, чем диаметр трубопровода.

Кроме того, существуют различия по типу применяемого привода. Ручные модели оснащаются рычагом или ручкой типа «бабочка», позволяющими вручную управлять положением шара. Модели с механическим редуктором характеризуются наличием дополнительного механизма, облегчающего процесс поворота шара. Наконец, краны с автоматическими приводами управляются электрически, пневматически или гидроприводом, позволяя дистанционно контролировать положение клапана и обеспечивать точное регулирование процесса транспортировки жидкостей или газов. Кран шаровый трехпроходной, так же как и другие виды арматуры этого типа, может быть оснащен ручным, механическим или автоматическим приводом, что позволяет адаптировать его под разные задачи.



L-образные и Т-образные



L-образный кран имеет каналы, расположенные под углом 90°, образуя букву «L». Он предназначен для переключения потока между двумя направлениями: входной поток перенаправляется в один из двух выходов, но не может смешивать потоки. Часто используется в системах, где нужно чередовать подачу среды (например, переключение между основным и резервным трубопроводом).

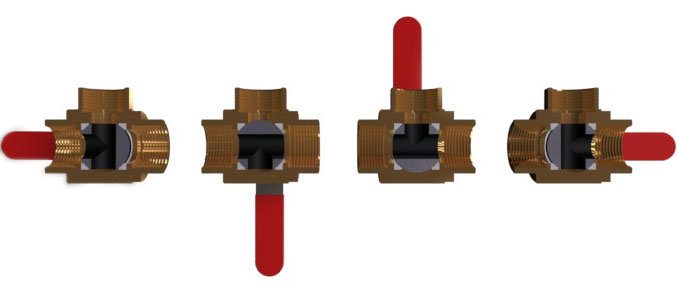

Т-образный кран имеет каналы в форме буквы «Т», что позволяет разделять или смешивать потоки. В положении «открыто» среда может поступать с одного входа на два выхода или, наоборот, два потока объединяются в один. Такие краны применяются в системах отопления, водоснабжения и промышленных процессах, где требуется регулировка расхода или температуры (например, в узлах смешивания теплоносителя).



Тип затвора обычно указывают на ручке крана.

Для манометра, гидравлики и др.

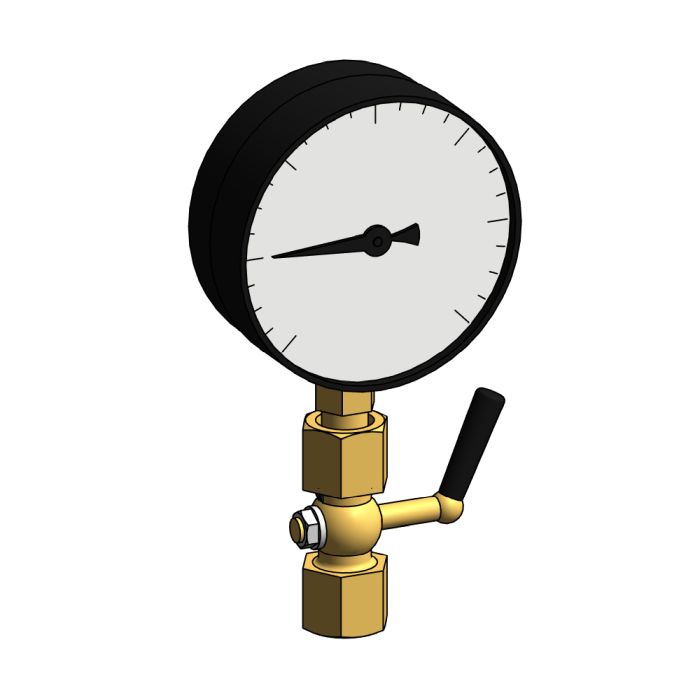

Трехходовой кран для манометра имеет три режима работы, каждый из которых предназначен для выполнения определенной задачи: контроля рабочего давления, отсоединения измерительного прибора от магистрали и сброса избыточного давления через предусмотренное дренажное отверстие. Изменение режима осуществляется путем вращения ручки, которое приводит к перемещению внутреннего элемента — конусообразной пробки или шарового клапана, перенаправляющего движение среды или создающего путь для выпуска воздуха и очистки прибора. Кран трехходовой гидравлический применяется не только в измерительных системах, но и в различных гидравлических установках, где требуется надежное распределение потоков. Одним из распространённых решений считается трехходовой кран для манометра 11б18бк, обеспечивающий точность измерений и простоту обслуживания.



Принцип работы трехходового крана

Работа трехходовых шаровых кранов основана на внутреннем устройстве шара, который фиксируется с помощью штока, соединенного с внешней ручкой. Уплотнение штока обеспечивается специальными кольцами, предотвращающими утечку рабочей среды.

L-образного

Внутри L-образного крана установлен шар с двумя отверстиями, направленными перпендикулярно друг другу. Благодаря этому устройству удается соединять вход крана с одним из двух выходов. Например, одна линия подает рабочую среду, а вторая остается резервной или дополнительной.

Т-образного

Т-образные краны отличаются конструкцией шара, где предусмотрены три отверстия, образующих букву “T”. Такое устройство позволяет объединять сразу три отдельные линии, поступающие к крану. Таким образом, создается возможность гибкого переключения потоков между каналами.

Использование под манометр

Для измерения давления используются специализированные трехходовые краны. Работа такого устройства заключается в следующем:

1. Когда кран открыт, рабочее вещество поступает внутрь полости манометра, позволяя точно фиксировать показания давления.
2. Если необходимо провести техническое обслуживание или промывку, кран поворачивается таким образом, чтобы создать свободный доступ через дополнительное технологическое отверстие. В данном режиме манометр отключается от основного потока рабочей среды.
3. Чтобы демонтировать манометр, достаточно повернуть ручку крана в обратную сторону, полностью изолировав прибор от магистрали.



Преимущества и особенности использования

Преимущества трехходовых шаровых кранов

Эти краны применяются практически повсеместно благодаря своей универсальности: подходят для разных сред, от воды до нефтепродуктов и агрессивных веществ. Эти краны, включая регулирующий пробковый кран КРТП, применяются практически повсеместно благодаря своей универсальности, надежности и долговечности. Простота конструкции обеспечивает долгий срок службы и устойчивость к внешним воздействиям, таким как коррозия и перепады давления. Быстрая смена направления трехходового шарового крана потока достигается за счет поворотного механизма, а минимальные потери давления способствуют повышению общей производительности системы. Компактность и легкость монтажа делают установку быстрой и удобной.

Недостатки трехходовых шаровых кранов

Несмотря на достоинства, имеются некоторые минусы. Регулирование расходов выполняется грубо, точные изменения невозможны без дополнительного оборудования. Загрязненные среды ускоряют износ уплотнителей, что повышает требования к обслуживанию. Качественные модели отличаются более высокой стоимостью, увеличивая расходы на закупку. Ограниченность некоторых моделей по температурным условиям и высокому давлению сужает возможности применения. Ремонт может оказаться сложной задачей, иногда легче заменить весь узел целиком.



Как выбрать трехходовой кран

При выборе трехходового крана задайте себе ключевые вопросы:

Какую функцию должен выполнять кран: смешивание, разделение или переключение потоков? От этого зависит тип крана: Т-образный (для смешивания/разделения) или L-образный (для переключения).

С какой средой будет работать кран? Есть ли риск коррозии или воздействия агрессивных веществ? Для воды и нейтральных сред подойдет латунь, для агрессивных сред или высоких температур — нержавеющая сталь.

Нужна ли автоматизация управления краном? Если требуется дистанционное управление, выбирайте модели с электроприводом или пневмоприводом.

Также учитывайте давление, диаметр труб и условия эксплуатации.

Заключение

Трехходовые шаровые краны — это эффективное решение для управления потоками в трубопроводных системах, сочетающее в себе надежность, универсальность и простоту эксплуатации. Однако их применение требует учета специфики технологического процесса, качества рабочей среды и условий эксплуатации. При правильном выборе модели и регулярном обслуживании трехходовой шаровой кран обеспечивает надежную и эффективную работу трубопроводной системы в течение долгого времени
