Фланцевые задвижки: устройство, виды, технические характеристики и правила выбора

Бесперебойная работа промышленного предприятия напрямую зависит от качества комплектующих его трубопроводных сетей. Фланцевые задвижки российского производства зарекомендовали себя как оптимальное решение для модернизации старых и строительства новых объектов ЖКХ и промышленности. Они легко монтируются, не требуют сложного обслуживания и при необходимости могут быть быстро демонтированы для ремонта.

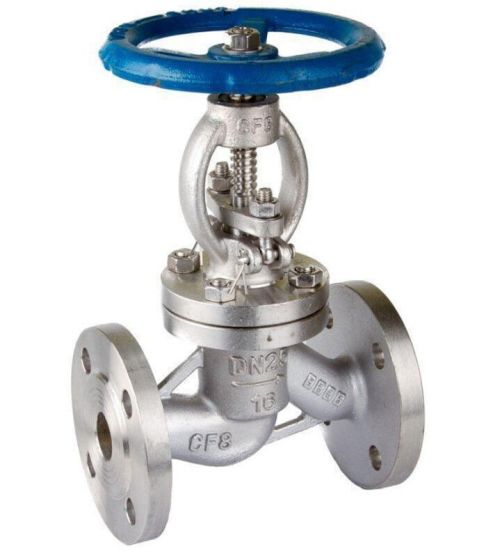

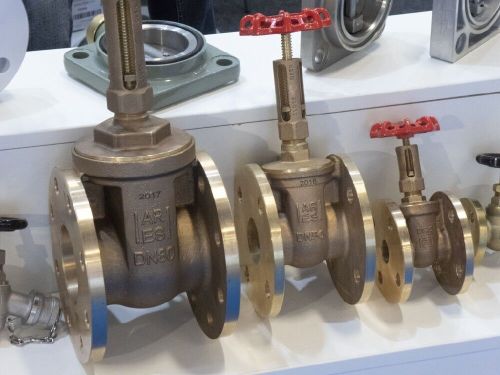

Что такое фланцевая задвижка и как она устроена

Фланцевая задвижка представляет собой запорную арматуру, конструкция которой включает следующие основные элементы:

корпус и крышку, изготовленные из высокопрочного чугуна, углеродистой, легированной или нержавеющей стали;
запорный элемент — клин, обеспечивающий перекрытие потока рабочей среды;
резьбовую пару, состоящую из штока и ходовой гайки, предназначенную для перемещения клина;
сальниковый узел, обеспечивающий герметичность в месте выхода штока;
уплотнительные элементы, предотвращающие утечки при перекрытии потока;
механизм управления, который может быть выполнен в виде маховика, редуктора или электропривода;
присоединительные фланцы, расположенные на патрубках корпуса и предназначенные для надежного монтажа задвижки на трубопроводе.

Принцип работы и особенности фланцевого соединения

Для перекрытия потока рабочей среды задвижка оснащается запорным элементом — клином. Его перемещение между крайними положениями осуществляется при вращении маховика. Передача вращательного движения в поступательное обеспечивается резьбовой парой, состоящей из штока (шпинделя) и ходовой гайки.

Затвор может представлять собой цельный жесткий элемент либо конструкцию из двух дисков (упругий или составной клин) с нанесенными по периметру уплотнительными поверхностями, обеспечивающими герметичное перекрытие потока. Шпиндель — это резьбовой вал с правой или левой резьбой, которая выполняется только на части его поверхности. Шпиндель клиновой фланцевой задвижки принимает на себя основные осевые нагрузки, поэтому к точности его изготовления предъявляются повышенные требования. Так как при работе оборудования он совершает поступательное движение вместе с клином, в технической документации его часто называют штоком.

Шток постоянно контактирует с сальниковым уплотнением и рабочей средой, поэтому материал его изготовления и тип сальниковой набивки подбираются с учетом условий эксплуатации. При выборе задвижки рекомендуется заранее уточнить марку стали штока и характеристики уплотнительного материала, чтобы обеспечить надежность и долговечность оборудования.

Для установки фланцевой задвижки в трубопроводную систему применяется фланцевое присоединение — один из наиболее надежных и широко используемых способов монтажа трубопроводной арматуры.

Фланец представляет собой плоский диск с отверстиями под крепежные элементы. Он может быть приварен к трубе или являться частью корпуса задвижки. На обоих патрубках задвижки предусмотрены ответные фланцы, предназначенные для соединения с фланцами трубопровода.

Монтаж фланцевого соединения выполняется следующим образом:

фланцы задвижки совмещают с фланцами трубопровода;
между сопрягаемыми поверхностями устанавливают уплотнительную прокладку из паронита, резины, графита или другого подходящего материала;
соединение стягивают болтами или шпильками с гайками, обеспечивая необходимое усилие прижима;
после затяжки образуется прочное и герметичное соединение, устойчивое к воздействию рабочего давления и температуры.

Помните, что грамотная установка фланцевой задвижки — это залог долговечности всего узла; перекосы при затяжке болтов приведут к нарушению герметичности фланцевого соединения задвижки.

В чем разница между задвижками с выдвижным и невыдвижным шпинделем

Основное различие — в том, как перемещается шпиндель (шток) при открытии и закрытии задвижки. Это влияет на габариты, удобство обслуживания и область применения. При открытии задвижки шпиндель совершает винтообразное движение и выдвигается из крышки корпуса (маховик при этом вращается в одной плоскости), поэтому по его положению сразу видно, насколько задвижка открыта.

Преимущества фланцевой задвижки:

Легко определить положение задвижки (открыта/закрыта).
Резьба шпинделя находится снаружи рабочей среды, поэтому меньше подвержена коррозии и загрязнению.
Более надежна при частой эксплуатации.
Проще обслуживать и смазывать.

К недостаткам можно отнести необходимое дополнительное пространство по высоте оборудования из-за бОльших габаритов и более высокую стоимость по сравнению с другими видами запорной арматуры. Также при проектировании учитывается их увеличенная строительная высота в открытом положении.

Фланцевая задвижка с невыдвижным шпинделем

Шпиндель такой задвижки не меняет свою высоту при открытии и закрытии. Внутри корпуса вращение шпинделя перемещает затвор, а снаружи его положение остается неизменным. Фланцевые задвижки с невыдвижным шпинделем отличаются компактными размерами и более низкой стоимостью. Однако они сложнее в обслуживании, кроме того, резьба шпинделя находится внутри корпуса и контактирует с рабочей средой, поэтому она сильнее подвержена износу и коррозии.

Какими бывают фланцевые задвижки

Фланцевые задвижки — это важный элемент трубопроводных систем, используемый для перекрытия потока рабочей среды. Они отличаются высокой надежностью, простотой конструкции и удобством монтажа. В зависимости от конструктивных особенностей, материалов и способов управления, фланцевые задвижки делятся на несколько типов. Рассмотрим основные классификации.

По типу затвора: клиновые, параллельные и шиберные задвижки

Клиновые фланцевые задвижки — самый распространенный тип. Их затвор выполнен в виде клина, который при закрытии плотно прижимается к седлам корпуса, обеспечивая герметичность. Клиновые задвижки подходят для работы с жидкостями, газами и паром, но требуют точной подгонки деталей, чтобы избежать заклинивания. Они бывают с цельным, упругим или составным клином, что влияет на их прочность и устойчивость к деформациям.

Параллельные фланцевые задвижки имеют затвор в виде двух параллельных дисков, которые при закрытии сжимаются между собой, перекрывая поток. Такие задвижки часто используются в системах с вязкими средами или твердыми включениями, так как менее подвержены износу. Они проще в обслуживании и реже требуют ремонта. Например, среди параллельных моделей популярна чугунная задвижка 31ч6бр с двухдисковым затвором.

Шиберные фланцевые задвижки (или ножевые) предназначены для работы с вязкими, абразивными или волокнистыми средами. Их затвор выполнен в виде плоского ножа, который срезает поток при закрытии. Шиберные задвижки часто применяются в целлюлозно-бумажной, химической и пищевой промышленности.

По материалу корпуса: чугунные, стальные и нержавеющие задвижки

Чугунные фланцевые задвижки — это бюджетный и проверенный временем вариант. Они устойчивы к коррозии, долговечны и подходят для работы с водой, паром и неагрессивными жидкостями. Для защиты от коррозии на детали из чугуна наносится защитное эпоксидное покрытие или износостойкая порошковая краска, значительно продлевающая срок службы изделия. Однако чугун хрупок и не выдерживает высоких давлений или ударов, поэтому чугунные задвижки используются в системах с низким и средним давлением. Классическим примером здесь служит задвижка 30ч47бр с невыдвижным шпинделем. При этом современная чугунная фланцевая задвижка для систем водоснабжения выпускается преимущественно в модификации с обрезиненным клином, что гарантирует мягкое и герметичное закрытие без риска заклинивания.

Стальные фланцевые задвижки более прочные и универсальные. Они выдерживают высокие давления и температуры, что делает их идеальными для нефтегазовой, энергетической и химической промышленности. Стальные задвижки могут быть углеродистыми или легированными, что влияет на их стойкость к агрессивным средам. Самым востребованным типом в этой категории остается универсальная задвижка 30с41нж.

Нержавеющие фланцевые задвижки изготавливаются из коррозионно-стойких сталей, что позволяет использовать их в агрессивных средах, например, в химической или фармацевтической промышленности. Нержавеющие задвижки устойчивы к окислению, не требуют дополнительной защиты и служат дольше других типов. Однако их стоимость выше, что оправдывается длительным сроком службы и минимальными затратами на обслуживание.

По типу управления: ручной привод, редуктор и электропривод

Ручной привод — самый простой и дешевый способ управления задвижкой. Он подходит для систем, где не требуется частое открытие или закрытие, а также для задвижек небольшого диаметра. Ручной привод может быть рычажным, маховичным или реечным, в зависимости от конструкции. В качестве примера можно привести стальные ручные модели: задвижка 30с15нж на среднее давление и более выносливая задвижка 31с18нж.

Редуктор используется для облегчения управления задвижками большого диаметра или в системах с высоким давлением. Он позволяет уменьшить усилие, необходимое для вращения штока, что делает процесс более плавным и точным. Редукторы бывают цилиндрическими, коническими или червячными.

Электропривод — это современный и удобный способ автоматизации управления задвижками. Он позволяет дистанционно контролировать поток, интегрироваться в системы автоматизации и обеспечивает высокую скорость срабатывания. Электроприводы используются в ответственных системах, где требуется точное и быстрое управление, например, в энергетике или водоснабжении. Они могут оснащаться дополнительными функциями, такими как аварийное закрытие или контроль положения затвора. Именно поэтому фланцевая задвижка с электроприводом стала стандартом для современных автоматизированных производств. Для автоматизации систем водоснабжения часто применяется чугунная задвижка 30ч906бр под электропривод, а на магистральных нефтегазопроводах — стальная задвижка 30с941нж.

Читайте подробнее: Виды задвижек и их назначение

Отличия между фланцевыми и межфланцевыми задвижками

В чем разница между межфланцевыми и фланцевыми задвижками? Межфланцевые модели (включая варианты с проушинами) устанавливаются непосредственно между ответными фланцами на трубе. Фланцевые же задвижки оснащены собственными концевыми фланцами, которые жестко соединяются с трубопроводом. Выбор между ними зависит от условий монтажа, допустимых нагрузок на узел и требований к частоте технического обслуживания.

Сравнение конструкции, веса и особенностей установки

Выбор между межфланцевым (wafer/lug) и полноценным фланцевым (double flanged) исполнением арматуры зависит от расчетных нагрузок, условий эксплуатации и удобства последующего обслуживания.

Когда стоит выбрать компактное межфланцевое исполнение:

Габариты: критически важны малый вес устройства и экономия монтажного пространства (короткая строительная длина по стандарту EN 558 S20).
Совместимость: требуется унификация узла под различные стандарты сверловки фланцев.
Обслуживание: доступ к трубопроводу возможен с обеих сторон корпуса.
Концевой участок: система не предполагает работу в режиме «dead end» (тупиковый конец), либо используется lug-исполнение со сквозными резьбовыми отверстиями.

Когда необходим полноценный фланцевый корпус:

Механические нагрузки: трубопровод подвержен сильным вибрациям или на него действуют консольные усилия от опорных конструкций.
Безопасность линии: требуется гарантированное полное перекрытие потока без дополнительных подпорок (режим dead end).
Масштаб системы: работа ведется с арматурой больших диаметров (DN ≥ 400) и жесткая фиксация необходима для сопряжения с тяжелыми узлами опор.
Эксплуатация: предъявляются строгие требования к точной центровке при монтаже и предполагается частая разборка соединения.

Важный нюанс: для систем с насосами высокой мощности, жесткими участками трубопровода и риском пусковых гидроударов рекомендуется использовать исключительно фланцевую арматуру. Она исключает смещение запорного органа вдоль оси шпилек при резких скачках давления.

Область применения фланцевых задвижек

Фланцевые задвижки применяются на трубопроводах, где требуются надежное герметичное соединение, возможность демонтажа арматуры, легкость обслуживания и работа при высоких давлениях и температурах.

водоснабжение и водоотведение;
нефтегазовая промышленность;
теплоэнергетика;
химическая промышленность;
промышленные предприятия;
жилищно-коммунальное хозяйство.

Для труб небольшого диаметра (обычно до DN50) чаще применяют резьбовые задвижки, так как они компактнее и дешевле. На крупных магистралях или при строительстве новых трубопроводов также могут использоваться приварные задвижки, обеспечивающие максимальную герметичность соединения.

Почему для водоснабжения и отопления берут полнопроходные задвижки

Полнопроходные фланцевые задвижки оптимальны для систем водоснабжения и отопления благодаря тому, что диаметр их проходного отверстия соответствует размеру трубы. Благодаря тому, что полнопроходная фланцевая задвижка не сужает поток, гидравлические потери в сети сводятся к нулю. Такая конструкция сводит к минимуму гидравлическое сопротивление и предотвращает потерю давления в системе. Кроме того, отсутствие сужений упрощает эксплуатацию: при необходимости трубы можно легко очистить от загрязнений, например, с помощью гидродинамических установок или специальных очистных устройств.

Какая арматура выдерживает пар и агрессивные среды

Вид используемого материала исполнения задвижек напрямую определяет долговечность и безопасность оборудования. Для систем, где среда обладает высокой химической агрессивностью, применяют нержавеющую сталь, специализированные сплавы или коррозионно-стойкие полимеры. Стандартную углеродистую сталь используют при работе с водой, паром и нефтепродуктами. В свою очередь, для взаимодействия с агрессивными составами оптимальным решением являются задвижки из легированных марок стали.

Технические характеристики и подбор фланцевых задвижек

Размеры, диаметры (Ду) и фланцевые исполнения

При выборе клиновой задвижки одним из основных параметров является условный проход (DN или Ду), который определяет пропускную способность арматуры и ее совместимость с трубопроводной системой. Стандартный диапазон условных проходов составляет от 15 до 1200 мм и более, что позволяет подобрать оборудование для различных условий эксплуатации. Диаметр задвижки должен соответствовать расчетному расходу рабочей среды и рекомендуемой скорости ее движения, чтобы минимизировать гидравлические потери и предотвратить преждевременный износ внутренних элементов.

Фланцевое присоединение выполняется в соответствии с действующими стандартами, включая ГОСТ, DIN и EN. В зависимости от требований проекта применяются различные типы уплотнительных поверхностей: плоские, с выступом (RF), шип-паз и линзовые. Для корректного монтажа необходимо обеспечить полное соответствие присоединительных размеров, включая диаметр болтового круга, количество и расположение крепежных отверстий. Также проверяется зеркало фланца на отсутствие дефектов, а при монтаже выдерживается правильный монтажный зазор, чтобы не повредить уплотнители. Кроме того, при подборе или замене запорной арматуры следует учитывать строительную длину задвижки, поскольку она должна соответствовать требованиям действующих стандартов и параметрам существующего трубопровода.

Рабочая температура, давление и подбор ответных фланцев

Рабочие параметры среды — давление (PN) и температура — определяют выбор материала корпуса, уплотнений и типа задвижки. Например, для высокотемпературных сред применяются стали с повышенной термостойкостью, а для агрессивных сред — коррозионностойкие сплавы или покрытия.

Подбор ответных фланцев осуществляется с учетом того же класса давления и стандарта, что и у задвижки. Несоответствие PN или типа уплотнительной поверхности может привести к утечкам. Дополнительно учитываются прокладки, болтовые соединения и моменты затяжки, обеспечивающие равномерное распределение нагрузки и долговечность узла. От правильного сочетания этих параметров зависит итоговый класс герметичности затвора, гарантирующий, что опасная или дефицитная рабочая среда не просочится во внешнюю среду. При этом регулярное сервисное обслуживание и проверка затяжки крепежа позволяют сохранить эту герметичность на годы.

Заключение

Фланцевые задвижки — это надежное и универсальное решение для контроля потоков жидкостей и газов в промышленных, коммунальных и бытовых системах. Благодаря прочной конструкции, простоте монтажа и долговечности они становятся неотъемлемой частью трубопроводов в различных отраслях: от нефтегазовой промышленности до водоснабжения.

Выбирая фланцевые задвижки, вы получаете надежность, герметичность и устойчивость к экстремальным условиям эксплуатации. Современные задвижки отличаются высоким качеством материалов, устойчивостью к коррозии и широким диапазоном рабочих температур и давлений.
