Муфтовые запорные вентили: устройство, виды, характеристики и правила выбора

В системах, где требуется быстрое и надежное перекрытие потока рабочей среды, запорные муфтовые вентили занимают лидирующие позиции. Их конструкция с муфтовым соединением обеспечивает герметичность при высоком давлении, а простота установки сокращает время монтажа. Изготавливаются из нержавеющей стали, латуни или чугуна — в зависимости от условий эксплуатации. В этой статье разберем технические характеристики, сферы применения и преимущества нашей продукции.

Что такое муфтовый запорный вентиль и как он устроен

Запорный муфтовый вентиль представляет собой корпус в форме тройника с двумя присоединительными патрубками, предназначенными для прохождения рабочей среды. В зависимости от исполнения определенная модификация может оснащаться дополнительным сливным отверстием с клапаном. Основным элементом арматуры является запорный механизм — золотник, который обеспечивает полное или частичное перекрытие потока жидкости.

Важной частью конструкции также является ходовой шпиндель, установленный в седле корпуса. Именно он передает усилие на запорный элемент и позволяет управлять работой вентиля. При вращении шпиндель перемещается вдоль своей оси, приводя в движение золотник. В результате золотник опускается к седлу или поднимается от него, регулируя либо полностью прекращая прохождение рабочей среды через вентиль.

Монтаж запорного муфтового вентиля осуществляется с использованием резьбового соединения. По этой причине его присоединительные концы имеют внутреннюю или наружную резьбу, а для надежного подключения к трубопроводу применяется муфта — специальный соединительный элемент с соответствующей резьбой.

Читайте подробнее: Что такое запорный клапан? - Устройство и принцип действия

Как работает проходное резьбовое соединение

Проходное резьбовое соединение в запорно-муфтовом вентиле работает по принципу преобразования вращательного движения маховика в поступательное движение запорного элемента (золотника). Внутри корпуса расположена главная резьбовая пара — шток (шпиндель) и резьбовая втулка. Когда пользователь вращает маховик, винтовая резьба заставляет шток перемещаться вверх или вниз.

Зачем нужен сальник и как устроены сальниковые вентили

Сальник представляет собой уплотнительный узел, предназначенный для предотвращения утечки жидкостей и газов в местах, где через корпус оборудования проходят подвижные элементы, такие как штоки или валы. В запорном вентиле он обеспечивает герметичность соединения между корпусом и штоком, препятствуя как выходу рабочей среды наружу, так и проникновению пыли, влаги и других загрязнений внутрь механизма.

Работа классического вентиля основана на перемещении штока, который приводит в движение золотник и тем самым открывает или перекрывает поток рабочей среды. Поскольку шток постоянно движется, для сохранения герметичности применяется сальниковый узел. В его состав входят сальниковая камера, расположенная в корпусе вентиля и служащая местом размещения уплотнительного материала, сальниковая набивка из графита, фторопласта или других износостойких материалов, а также нажимная гайка или сальниковая втулка, создающая необходимое усилие для уплотнения.

При затягивании нажимной гайки набивка сжимается и плотно охватывает поверхность штока. Благодаря этому надежно перекрывается путь для выхода воды, пара или другой рабочей среды, при этом сам шток сохраняет возможность свободно перемещаться, обеспечивая корректную работу запорного механизма.

Вентиль или клапан — как правильно называть арматуру

В обиходе под «вентилем» обычно понимают любое бытовое устройство с маховиком для регулировки подачи воды или газа, а термин «клапан» часто используют для обозначения более широкого спектра механизмов, например, предохранительных или обратных.

Однако техническая терминология, закрепленная в ГОСТ 24856–2014, более строга: понятие «вентиль» признано устаревшим и не рекомендуется к профессиональному использованию. Согласно актуальным стандартам, верным техническим названием для таких устройств является «запорный клапан». Таким образом, чтобы избежать путаницы и соответствовать нормам, при описании классических «вентилей» необходимо использовать формулировку «запорный клапан». Тем не менее в обиходе и коммерческих каталогах обозначение «вентиль» остается общепринятым, поэтому в данной статье мы используем оба термина как синонимы.

Виды муфтовых вентилей по материалу корпуса

Материал корпуса является одним из ключевых критериев выбора муфтового вентиля. От него зависят прочность изделия, устойчивость к коррозии, рабочее давление, температурный диапазон и срок службы. Наиболее распространены латунные, чугунные и нержавеющие муфтовые вентили, каждый из которых предназначен для определенных условий эксплуатации.

Латунные муфтовые вентили — стандарты ГОСТ и применение в быту

Латунные муфтовые вентили широко используются в бытовых системах водоснабжения и отопления благодаря высокой коррозионной стойкости, небольшому весу и долговечности. Они подходят для транспортировки холодной и горячей воды, а также некоторых неагрессивных жидкостей. Производство таких изделий осуществляется в соответствии с требованиями действующих ГОСТ и технических регламентов, что гарантирует их надежность и совместимость с трубопроводной арматурой. Латунные запорные вентили легко монтируются на резьбовые соединения и не требуют сложного обслуживания, поэтому их часто применяют в частных домах, квартирах и небольших коммерческих объектах. Для типовых монтажных работ отлично подходит классический латунный запорный муфтовый вентиль 15б1п для систем ХВС и ГВС.

Чугунные проходные вентили для промышленности

Чугунные проходные вентили отличаются высокой механической прочностью и способностью работать в трубопроводах большого диаметра. Они востребованы на промышленных предприятиях, в коммунальном хозяйстве, системах теплоснабжения и водораспределения. Чугун хорошо выдерживает значительные нагрузки и длительную эксплуатацию при стабильных рабочих параметрах. Однако чугунные запорные вентили имеют больший вес по сравнению с латунными аналогами и требуют аккуратного обращения при монтаже. Их преимущество - сочетание надежности, долговечности и доступной стоимости. Ярким примером такого оборудования является чугунный запорный муфтовый вентиль 15кч18п, активно используемый на линиях водоснабжения и пара.

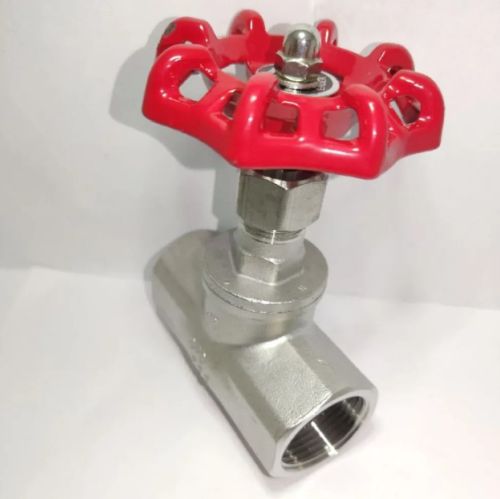

Нержавеющие клапаны для агрессивных сред и пара

Высокотехнологичные запорные муфтовые нержавеющие вентили предназначены для эксплуатации в наиболее сложных условиях. Они устойчивы к воздействию химически агрессивных веществ, высоких температур, влажности и пара. Благодаря отличным антикоррозионным свойствам такие изделия широко применяются в пищевой, химической, фармацевтической и нефтегазовой промышленности. В химической сфере востребован нержавеющий запорный муфтовый вентиль 15нж6бк, способный стабильно работать с агрессивными жидкими и газообразными средами. Вентили из нержавеющей стали сохраняют герметичность даже при интенсивной эксплуатации и отличаются длительным сроком службы. Для специфических технологических условий и высоких температурных нагрузок поставляется нержавеющий запорный муфтовый вентиль 15нж57бк с повышенной эксплуатационной надежностью.

Виды муфтовых вентилей по назначению

В зависимости от сферы применения и конструктивных особенностей они делятся на несколько категорий. Ключевым критерием классификации выступает функциональное назначение устройства: будет ли оно служить исключительно для перекрытия потока или же возьмет на себя задачу управления его параметрами.

Запорно-регулирующие вентили для настройки потока

Современные запорно-регулирующие муфтовые вентили предназначены не только для полного открытия или закрытия магистрали, но и для точной дозировки параметров рабочей среды. Такие вентили незаменимы в узлах обвязки кондиционеров, системах водоподготовки и технологических линиях химических производств. Конструкция затвора позволяет выполнять дросселирование потока в промежуточных положениях без риска быстрого эрозионного износа уплотнительных поверхностей.

Пожарные муфтовые вентили и их специфика

Специализированные пожарные запорно-муфтовые вентили являются критически важным элементом внутреннего противопожарного водопровода жилых и производственных зданий. Их главная задача — мгновенная подача воды к пожарному крану при возникновении чрезвычайной ситуации. Специфика заключается в строгой стандартизации согласно ГОСТам: диаметр условного прохода обычно составляет 50 или 65 мм. Конструкция обязана обеспечивать максимально быстрое полное открытие одним-двумя оборотами маховика. Для удобства оперативной работы со шлангами и стволами корпус часто имеет либо внутреннюю, либо наружную резьбу (так называемые прямоточные вентили), позволяющую направить поток строго вниз или под прямым углом, исключая опасные изгибы гибкой пожарной рукавной линии во время тушения огня. На объектах ЖКХ и промышленных площадках базовым элементом часто выступает пожарный запорный муфтовый вентиль 1б1р из качественной латуни.

Преимущества и недостатки запорных муфтовых клапанов

Запорные вентили отличаются способностью работать в условиях повышенных термических нагрузок и высокого давления, спокойно выдерживая его перепады

Ключевые преимущества резьбовой запорной арматуры

Гибкость в установке и обслуживании. Муфтовая арматура оснащена простой и надежной системой соединений, что делает её легкой в монтаже и эксплуатации. Это важно в условиях, требующих быстрого доступа или замены деталей. Такой подход позволяет существенно снизить затраты на сервисное обслуживание и ремонт.

Универсальность. Они могут использоваться в различных условиях и для разных типов жидкостей и газов.

Малое сопротивление потоку. Конструкция минимизирует сопротивление потоку, что способствует экономии энергоресурсов и повышению производительности системы.

Адаптивность к автоматизации. Многие модели легко интегрируются в автоматизированные системы управления благодаря совместимости с различными типами приводов (ручными, электрическими, пневматическими).

Недостатки конструкции и ограничения по применению

Муфтовые вентили имеют ряд недостатков: их отличает высокий коэффициент гидравлического сопротивления, что приводит к значительным энергозатратам в процессе эксплуатации. Кроме того, они малоэффективны при работе с вязкими средами, поскольку в местах перекрытия потока возможно образование застоев. Еще одним минусом является необходимость многократного вращения штока для полного закрытия или открытия вентиля, что, в отличие от шаровых кранов, исключает возможность быстрого аварийного перекрытия рабочей среды. При установке также важно соблюдать направление движения среды, которое указывает рельефная стрелка на корпусе изделия.

Где и для чего применяются муфтовые вентили

Трубопроводы холодного и горячего водоснабжения

Муфтовые вентили широко используются в системах холодного и горячего водоснабжения. Они обеспечивают надежное перекрытие потока воды, что позволяет проводить ремонтные работы или подключать новые участки трубопровода без отключения всей системы. Благодаря компактным размерам и простоте монтажа, такие вентили удобно устанавливать в ограниченных пространствах, например, в подвалах или технических помещениях. Материалы, из которых изготавливаются муфтовые вентили, устойчивы к коррозии и выдерживают высокое давление, что делает их идеальными для использования в бытовых и промышленных водопроводных системах.

Системы отопления, пар и технологические линии

В системах отопления муфтовые вентили применяются для регулирования подачи теплоносителя, что позволяет поддерживать оптимальную температуру в помещениях. Они также используются в паровых системах, где важно обеспечить герметичность и устойчивость к высоким температурам. В технологических линиях промышленных предприятий муфтовые вентили помогают контролировать потоки жидкостей и газов, обеспечивая безопасность и эффективность производственных процессов. Их надежность и долговечность делают их неотъемлемой частью современных инженерных систем. Для работы на технологических линиях с повышенным давлением часто выбирают стальной запорный муфтовый вентиль 14с63бк для жидких или газообразных сред.

Как правильно выбрать запорный муфтовый вентиль

При выборе запорного муфтового вентиля необходимо учитывать несколько основных характеристик, от которых зависит надежность и долговечность работы трубопроводной системы.

Основные технические характеристики и подбор по диаметру

В первую очередь следует обратить внимание на условный диаметр (DN), который должен соответствовать диаметру трубопровода. Использование вентиля с неподходящим проходным сечением может привести к снижению пропускной способности, увеличению гидравлического сопротивления и нарушению нормальной работы системы.

Не менее важным параметром является рабочее давление и максимально допустимая температура среды. Эти характеристики должны соответствовать условиям эксплуатации с запасом, особенно если вентиль устанавливается в системе отопления, пароснабжения или промышленном трубопроводе. Также необходимо учитывать материал корпуса. Латунные модели оптимальны для бытовых систем водоснабжения, чугунные подходят для магистральных и коммунальных сетей, а изделия из нержавеющей стали рекомендуется использовать при работе с агрессивными средами, паром или жидкостями, вызывающими коррозию.

Следует обратить внимание и на тип присоединительной резьбы. Муфтовый вентиль должен полностью соответствовать параметрам трубопровода, чтобы обеспечить герметичное соединение без дополнительных переходников. Важную роль играет герметичность затвора, которая определяет общую надежность перекрытия среды. При выборе оборудования для критических узлов обязательно проверяется класс герметичности по действующим стандартам.

Заключение

Выбирая запорные муфтовые вентили, важно учитывать не только цену, но и качество, соответствие стандартам, а также надежность поставщика. Мы работаем с ведущими производителями и гарантируем, что каждая единица продукции прошла строгий контроль. Обращайтесь — поможем подобрать оптимальное решение для вашего проекта.
