Обратные подъемные клапаны: устройство, виды, характеристики и правила монтажа
Обратные подъемные клапаны — это неотъемлемый элемент современных трубопроводных систем, обеспечивающий защиту от обратного потока рабочей среды. Их применение позволяет предотвратить аварийные ситуации, повысить эффективность работы оборудования и продлить срок его службы. В этой статье мы рассмотрим принципы работы, основные виды, сферы применения и преимущества обратных подъемных клапанов, а также дадим рекомендации по их выбору и установке.
Что такое подъемный обратный клапан и как он устроен
Подъемные обратные клапаны относятся к защитной трубопроводной арматуре и предназначены для предотвращения обратного движения рабочей среды в инженерных и технологических системах. Их главная функция заключается в обеспечении одностороннего потока жидкости, газа или пара. При изменении направления движения среды клапан автоматически перекрывает проходное сечение, исключая возникновение обратного потока без необходимости внешнего управления. Наряду с обратной арматурой для комплексной защиты систем от избыточного давления на ответственных участках также устанавливают предохранительные пружинные клапаны, с принципом работы которых полезно ознакомиться отдельно.
Подъемные обратные клапаны широко применяются для защиты трубопроводов, когда возникает внезапный противоток среды, угрожающий стабильности насосного оборудования, резервуаров и других устройств, работающих под давлением. Установка такой арматуры позволяет снизить риск аварийных ситуаций, предотвратить повреждение оборудования из-за обратного потока среды и увеличить срок службы всей системы. Кроме того, обратные клапаны помогают ограничить утечки рабочей среды в случае разгерметизации или повреждения отдельных участков трубопровода.

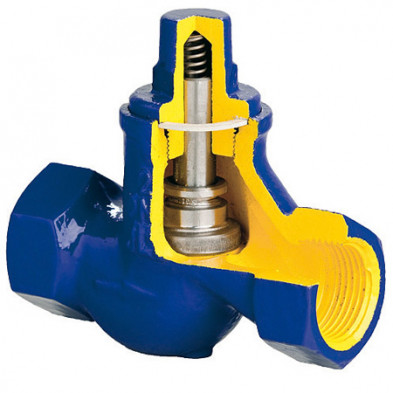

Конструкция подъемного обратного клапана включает несколько основных элементов:
- корпус, который служит основой изделия и обеспечивает его герметичность;
- запорный орган (золотник), выполняющий функцию перекрытия потока. В его состав входят толкатель, тарелки золотника, перемещающиеся внутри направляющей втулки, и расположенная между ними эластичная уплотнительная прокладка;
- возвратная пружина, обеспечивающая принудительное смещение запорного элемента в закрытое положение. В гравитационных моделях данный элемент отсутствует;
- уплотнительные элементы, необходимые для предотвращения протечек и обеспечения надежной герметизации соединений.
Благодаря простой конструкции, надежности и полностью автоматической работе подъемные обратные клапаны остаются одним из наиболее востребованных видов защитной трубопроводной арматуры.
Как устроен подъемный механизм золотника
Когда движения среды в трубопроводе нет, запирающий элемент обратного клапана или затвора (золотник либо захлопка) закрыт. В этом положении он удерживается под собственной тяжестью или с помощью специальной пружины, плотно прилегая к седлу корпуса.
Как только появляется поток, его энергия преодолевает это сопротивление и открывает проход. Если же среда пытается пойти в обратном направлении, поток сначала останавливается. В этот момент, когда скорость падает до нуля, затвор возвращается в закрытое состояние, а давление с обратной стороны еще сильнее прижимает его к седлу, полностью перекрывая обратный ход. В результате работа такой арматуры происходит автоматически и только за счет энергии самого потока.
Разница между пружинными и беспружинными моделями
Пружинные и беспружинные (гравитационные) подъемные клапаны различаются главным образом способом закрытия затвора. В первом типе устройств для возврата заслонки в исходное положение применяется сила сжатой пружины, тогда как во втором закрытие происходит исключительно под воздействием собственного веса детали и давления обратного потока. Качественный обратный пружинный подъемный клапан считается более универсальным, так как жесткость пружины гарантирует быстрое срабатывание затвора.
В чем разница между подъемным и поворотным обратным клапаном
У обратного клапана запирающий элемент выполнен в виде золотника (тарелки); наиболее распространенное исполнение — подъемный обратный клапан, в котором золотник совершает возвратно-поступательное движение перпендикулярно направлению движения среды в трубопроводе. Если запирающий элемент перемещается вдоль оси патрубков корпуса, клапан называют осесимметричным (осевым); к нему относят, в частности, компактные пружинные обратные клапаны. У обратного затвора запирающий элемент — круглый диск, который часто называют захлопкой; ранее такие изделия именовались «клапанами обратными поворотными», отсюда бытовое название поворотный обратный клапан. В некоторых специфических проектах также может встречаться гибридный обратный подъемно-поворотный клапан, совмещающий конструктивные особенности обоих типов.
Типы подъемных клапанов по способу монтажа
Способ монтажа подъемного обратного клапана определяет не только удобство его установки, но и область применения, надежность соединения и требования к обслуживанию трубопровода. В зависимости от конструкции трубопроводной системы используются фланцевые, муфтовые (резьбовые), межфланцевые и приварные исполнения. Выбор конкретного варианта зависит от рабочего давления, диаметра труб, характеристик транспортируемой среды и условий эксплуатации.
Фланцевые обратные клапаны для магистральных сетей
Фланцевые подъемные обратные клапаны монтируются на ответные фланцы трубопровода, а в качестве стягивающих элементов применяется прочный болтовой крепеж с уплотнительными материалами. Такой способ монтажа обеспечивает высокую герметичность соединения и позволяет использовать арматуру на линиях большого диаметра, работающих под высоким давлением. Фланцевые модели широко применяются в системах водоснабжения, теплоснабжения, нефтегазовой и химической промышленности, а также на технологических линиях промышленных предприятий. Дополнительным преимуществом является возможность многократного демонтажа без повреждения трубопровода, что упрощает техническое обслуживание, диагностику и замену оборудования.
Муфтовые и резьбовые клапаны для малых диаметров
Муфтовые подъемные обратные клапаны оснащаются внутренней или наружной резьбой и предназначены для установки на трубопроводах небольшого диаметра. Их монтаж выполняется быстро и не требует применения сложного оборудования, благодаря чему такие изделия востребованы в бытовых инженерных системах, локальных водопроводах, отопительных контурах и небольших производственных установках. Несмотря на компактные размеры, резьбовые клапаны эффективно предотвращают обратное движение рабочей среды и отличаются высокой надежностью при соблюдении допустимых рабочих параметров. Однако для трубопроводов с большими диаметрами и повышенными нагрузками предпочтение обычно отдают фланцевым конструкциям, обеспечивающим более прочное и долговечное соединение.
Классификация подъемных клапанов по материалам и ГОСТ
Материал корпуса является одним из основных критериев выбора подъемного обратного клапана. От него зависят прочность изделия, устойчивость к коррозии, допустимые рабочие температуры и давление, а также срок службы арматуры. При производстве клапанов применяются чугун, углеродистая и нержавеющая сталь, латунь, а также специальные сплавы для агрессивных сред. Конструкция, размеры, требования к прочности и герметичности регулируются действующими ГОСТ и отраслевыми стандартами, что обеспечивает взаимозаменяемость изделий и их соответствие требованиям трубопроводных систем.
Чугунные подъемные обратные клапаны для водоснабжения
Чугунные подъемные обратные клапаны получили широкое распространение в системах холодного и горячего водоснабжения, теплоснабжения и коммунальных сетях. Они отличаются высокой механической прочностью, устойчивостью к длительной эксплуатации и сравнительно невысокой стоимостью. На магистральных линиях хорошо зарекомендовал себя фланцевый чугунный подъемный обратный клапан 16ч3бр, обеспечивающий стабильную защиту от противотока. Чугунные обратные клапаны обычно устанавливаются на трубопроводах среднего и большого диаметра, где требуется надежное предотвращение обратного потока воды. В качестве основного материала производители используют серый или высокопрочный чугун, а параметры изделий должны соответствовать требованиям государственных стандартов по герметичности, прочности корпуса и присоединительным размерам. В качестве надежного и недорогого решения для подобных условий эксплуатации часто выбирают чугунный подъемный обратный клапан 16кч11р, предназначенный для работы с водой и паром.
Стальные обратные клапаны для высокого давления и пара
Стальные подъемные обратные клапаны предназначены для эксплуатации в более тяжелых условиях, где рабочая среда имеет высокую температуру или давление. Они применяются на паропроводах, в энергетике, нефтегазовой, химической и нефтехимической промышленности. Корпуса из углеродистой, легированной или нержавеющей стали выдерживают значительные механические нагрузки, температурные перепады и воздействие агрессивных веществ. Благодаря высокой прочности стальные обратные клапаны также устанавливают в сложных промышленных контурах, где надежность трубопроводной арматуры имеет критическое значение.
Латунные муфтовые клапаны для бытового сектора
Латунные подъемные обратные клапаны выпускаются преимущественно в муфтовом исполнении с резьбовым присоединением. Они рассчитаны на трубопроводы небольшого диаметра и широко используются в системах бытового водоснабжения, отопления и сантехнических коммуникациях. Латунь обладает высокой коррозионной стойкостью, не подвержена воздействию воды и отличается продолжительным сроком службы. Компактные размеры, небольшой вес и простота монтажа делают латунные обратные клапаны оптимальным решением для частных домов, квартир, коммерческих зданий и небольших инженерных систем. Отличным примером из этой категории является латунный подъемный обратный клапан 16б1бк, который легко монтируется на стандартную трубную резьбу.
Сферы применения обратных клапанов подъемного типа
Защита насосных станций и водопроводов от обратного потока
В водопроводных сетях и на насосных станциях подъемные обратные клапаны имеют важнейшее значение. Их монтируют на выходе из насосов, чтобы не допустить обратного движения воды после выключения оборудования. Это оберегает технику от гидроударов, которые могут вызвать серьезные поломки и сократить срок ее службы. Кроме того, такие устройства помогают поддерживать стабильное давление в сети и защищают от утечек, обеспечивая надежную работу всей системы.
Использование в энергетике, нефтегазовой и химической промышленностях
Любая развитая пароконденсатная система в энергетике использует подъемные клапаны для контроля параметров пара и горячей воды в котлах и турбинах, что гарантирует безопасную и эффективную работу оборудования. В нефтегазовом секторе они помогают контролировать движение нефти, газа и других рабочих сред по трубопроводам, предотвращая аварии. В химической индустрии такие клапаны защищают системы от воздействия агрессивных химикатов, обеспечивая надежность и герметичность технологических процессов. Способность этих устройств выдерживать экстремальное давление и высокие температуры делает их незаменимыми во всех перечисленных сферах.
Преимущества и недостатки подъемной конструкции
Технические плюсы и надежность механизма
Основными преимуществами подъемных обратных клапанов с пружинным приводом являются их быстрое, безударное закрытие, предотвращающее гидроудар, и компактная конструкция. Эти характеристики защищают насосы от обратного потока, повышают общую эффективность системы и обеспечивают гибкость установки в ограниченном пространстве. В отличие от пассивных клапанов, зависящих исключительно от гравитации, возвратная пружина обеспечивает быстрое и надежное перекрытие потока.
Эксплуатационные ограничения и гидравлическое сопротивление
Пружина оказывает постоянное усилие, которое жидкость должна преодолеть, чтобы открыть клапан. Это минимальное давление открытия известно как давление страгивания. В большинстве систем это приводит к незначительному перепаду давления, но может иметь значение в системах с очень низким давлением или работающих под действием силы тяжести.
Чувствительность к загрязнениям
Внутренние компоненты, включая пружину и направляющую, могут быть более подвержены засорению или закупорке от мусора и осадка в жидкости по сравнению с более простыми конструкциями, такими как полнопроходной поворотный обратный клапан. В системах с известным содержанием твердых частиц часто рекомендуется установка соответствующей фильтрации выше по потоку.
Потенциал усталости пружины
Как и любой механический компонент, пружина может потерять натяжение или подвергнуться усталости в течение длительного срока службы. Хотя высококачественные клапаны рассчитаны на миллионы циклов, это потенциальный долгосрочный фактор обслуживания в приложениях с высокой частотой циклов.
Правила монтажа и обслуживания обратных подъемных клапанов
Особенности установки и пространственная ориентация
Подъемные пружинные или золотниковые клапаны монтируются только на горизонтальных трубопроводах, причем их крышка должна быть направлена строго вверх. При установке важно оставить достаточно места для доступа к оборудованию, так как эта арматура нуждается в регулярном обслуживании — периодической чистке или замене деталей. При монтаже техническим специалистам обязательно должна помогать рельефная стрелка направления потока, нанесенная заводом на лицевую сторону отливки.
Распространенные неисправности и их устранение
Попадание загрязнений
Во время эксплуатации вместе с рабочей средой в обратный клапан могут попадать различные механические примеси. Их накопление нередко приводит к заклиниванию запорного элемента как в открытом, так и в закрытом положении. Если клапан длительное время не проходит техническое обслуживание, количество загрязнений постепенно увеличивается, повышая риск отказа.
Дополнительную опасность представляет мусор, перемещающийся по трубопроводу с высокой скоростью. Такие частицы способны повредить внутренние элементы клапана, а образовавшиеся дефекты становятся местами скопления новых загрязнений, что еще больше ухудшает работу арматуры.
Гидроудар
Гидроудар возникает при резком изменении скорости или направления движения рабочей среды в трубопроводе. В результате образуется кратковременный скачок давления, сопровождающийся вибрациями, которые могут повредить трубы, соединительные элементы и сам обратный клапан.
Особенно часто подобная проблема возникает у поворотных обратных клапанов. При внезапном возникновении обратного потока запорный элемент быстро закрывается, вызывая резкие перепады давления, распространяющиеся по всей трубопроводной системе.
Износ уплотнения седла
Герметичность обратного клапана обеспечивается плотным прилеганием запорного элемента — тарелки, шара или плунжера — к седлу при помощи уплотнительных материалов, например эластомерных колец. Закрытие происходит при снижении давления на входе ниже установленного значения либо при возникновении обратного потока.
В процессе эксплуатации уплотнения подвергаются постоянному механическому воздействию и постепенно изнашиваются. Потеря их эластичности и герметизирующих свойств приводит к появлению протечек через клапан и снижению эффективности его работы.
Нестабильный поток рабочей среды
Одним из признаков неисправности обратного клапана является нарушение стабильности потока. В исправном состоянии устройство обеспечивает беспрепятственное движение рабочей среды только в одном направлении. Если в системе наблюдаются перебои, колебания расхода или самопроизвольные изменения направления потока, это может свидетельствовать о неисправности клапана и необходимости его диагностики.
Как выбрать подъемный обратный клапан
Правильный выбор подъемного обратного клапана напрямую влияет на надежность и безопасность работы трубопроводной системы. При покупке необходимо учитывать не только тип рабочей среды, но и условия эксплуатации, включая температуру, давление, материал трубопровода и способ присоединения. Также важно определить, будет ли клапан использоваться в системе водоснабжения, отопления, паропроводе или промышленной технологической линии. Грамотно подобранная арматура предотвращает обратный поток среды, снижает риск гидроударов и увеличивает срок службы оборудования.
Подбор по диаметру (Ду), давлению (Ру) и производителю
Основными параметрами выбора являются условный проход (Ду) и условное давление (Ру). Диаметр клапана должен соответствовать диаметру трубопровода, чтобы не создавать дополнительного гидравлического сопротивления и не снижать пропускную способность системы. Значение Ру выбирается с учетом максимального рабочего давления, желательно с определенным запасом по прочности. Не менее важен материал корпуса: для бытовых сетей чаще применяются латунные изделия, для коммунальных систем — чугунные, а для высокотемпературных и высоконапорных трубопроводов — стальные. При выборе производителя рекомендуется отдавать предпочтение компаниям, выпускающим продукцию в соответствии с действующими ГОСТ и международными стандартами качества. Наличие сертификатов, технической документации и гарантии подтверждает надежность изделия и его соответствие заявленным эксплуатационным характеристикам.
Заключение
Обратные подъемные клапаны — надежное решение для защиты трубопроводных систем от обратного потока рабочей среды. Правильно подобранная арматура помогает повысить безопасность эксплуатации оборудования, снизить риск аварийных ситуаций и продлить срок службы инженерных коммуникаций. При выборе клапана важно учитывать рабочее давление, температуру, характеристики транспортируемой среды, материал корпуса и тип присоединения.
В нашем каталоге представлены обратные подъемные клапаны различных типоразмеров и исполнений, соответствующие действующим стандартам качества. Специалисты помогут подобрать оптимальную модель с учетом условий эксплуатации и требований вашего проекта. Свяжитесь с нами, чтобы получить профессиональную консультацию, узнать актуальные цены и оформить заказ с быстрой доставкой.
